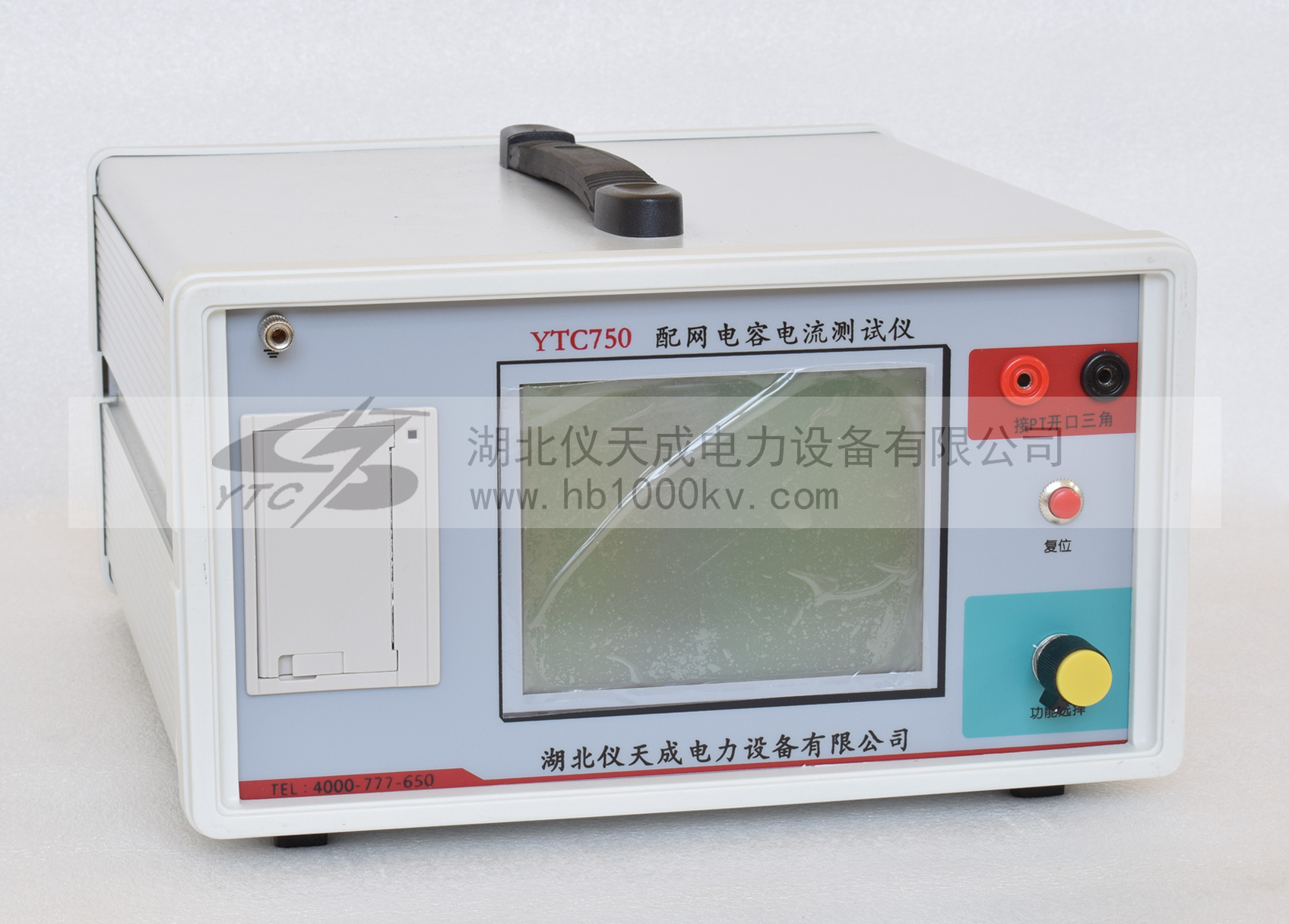

配電網電容電流測試儀是電力工作者在配電網電容電流測試設備中時常會涉及到的儀器。為什么要對電力系統電容電流進行測量的最直接和最重要的原因是需要測量來保障電力系統的安全性。
在電力系統中，66kv及以下配電網的中性點是間接接地系統。當線路系統發生單相接地時，流過故障點的電流不會立即對設備造成損壞或使斷路器斷開，但必須想辦法找出故障點并消除。因此，可以避免電氣設備損壞和其他安全事故。包括:1。單相接地電流通過調相機和變壓器等導致鐵芯燒壞。2.當人在單相接地故障點附近時，由于電流從接觸點呈同心圓向外擴散20米，每個圓的電位不同，人的腳在兩點接觸地面時容易發生跨步電壓危險。3.單相接地使非故障接地電壓比原電壓高出數倍。如果發生電弧接地，甚至是電壓的2.5-3倍，電弧也會造成導體周圍的氣體游離。當高壓遇到氣體游離時，容易造成相間短路，對電氣設備和系統造成破壞性故障。4.接地點還會使故障設備的絕緣材料帶電，對人體造成電擊。
根據我們國家電力規程要求，在10kv系統電容電流分別大于30A，35kv系統電容電流分別大于10A的情況下，都需安裝消弧線圈，以補償電容電流。因此需要對配電網電容電流進行分析測試，以此決定是否存在需要一個安裝消弧線圈。
另一個原因是配電網對地電容與PT參數匹配，會產生PT鐵磁諧振過壓，為了驗證諧振的性質，很有必要準確測量配電網對地電容。
傳統的測量配電網電容電流的方法是開口三角形異頻信號的注入法，這要求系統必須平衡，但實際系統95% 的電容電流不平衡，因此傳統方式很快就被淘汰，取而代之的是配電網電容電流測試儀。該儀器不需要和一次側產生關聯，因此沒有測試風險，不僅操作線路簡單，測試速度快，測量數據準確，大大提高了電力工作者的工作效率，是電力工作者的得力助手！
